Специализированный модуль управления для литейной печи

Специализированный модуль управления на базе Arduino Mega, предназначенный для автоматизации процесса центробежного литья пластиковых изделий. Устройство интегрирует управление электромеханическими, пневматическими и тепловыми компонентами печи, предоставляя оператору единый интерфейс для полного контроля технологического цикла.

Основные функции и характеристики:

• Управление приводом: Контроль двигателя, ответственного за вращение формы (опоки) для центробежного формирования изделия.
• Управление пневматикой: Регулировка пневмоцилиндров для качания/наклона системы с целью равномерного распределения расплава по форме.
• Терморегулирование: Точное управление нагревом электронагревателей (ТЭНов) и поддержание заданного температурного профиля.
• Программное управление: Настройка и выполнение различных программ (алгоритмов работы), включающих последовательность и параметры всех вышеуказанных операций.
• Централизованный интерфейс управления: Интуитивный пользовательский интерфейс на TFT-экране для мониторинга статуса системы, выбора режима и конфигурации всех параметров с помощью энкодера.
• Механизм запуска: Инициация и аварийная остановка рабочего процесса с помощью кнопок без фиксации.

Выполненные работы:

• Разработка ПО: Написание и отладка скетча для Arduino Mega.
• Графическое отображение схемы: Нарисована схема подключения компонентов в среде Fritzing.
• Аппаратное тестирование: Сборка прототипа и полное функциональное тестирование.

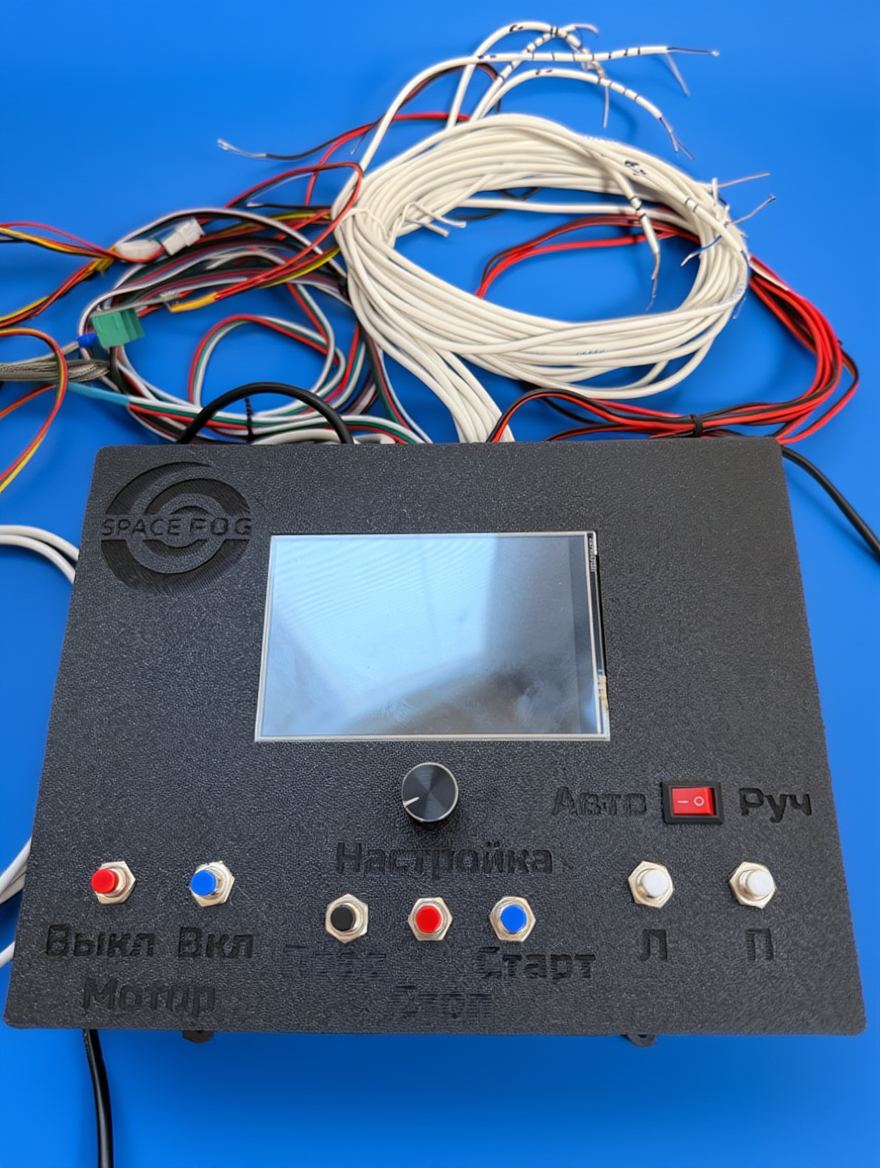

• Конструирование и 3D-печать корпуса: Разработка 3D-модели, прототипирование и печать на 3D-принтере корпуса устройства.

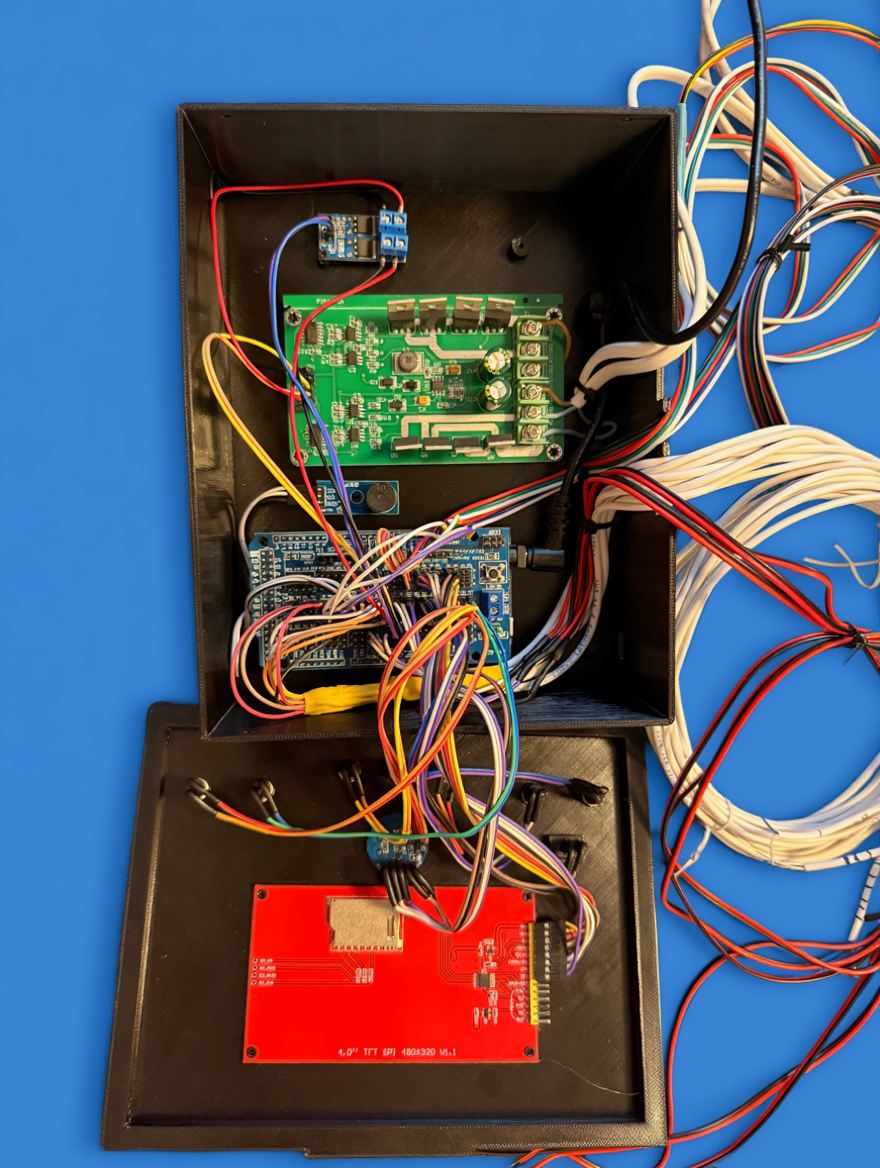

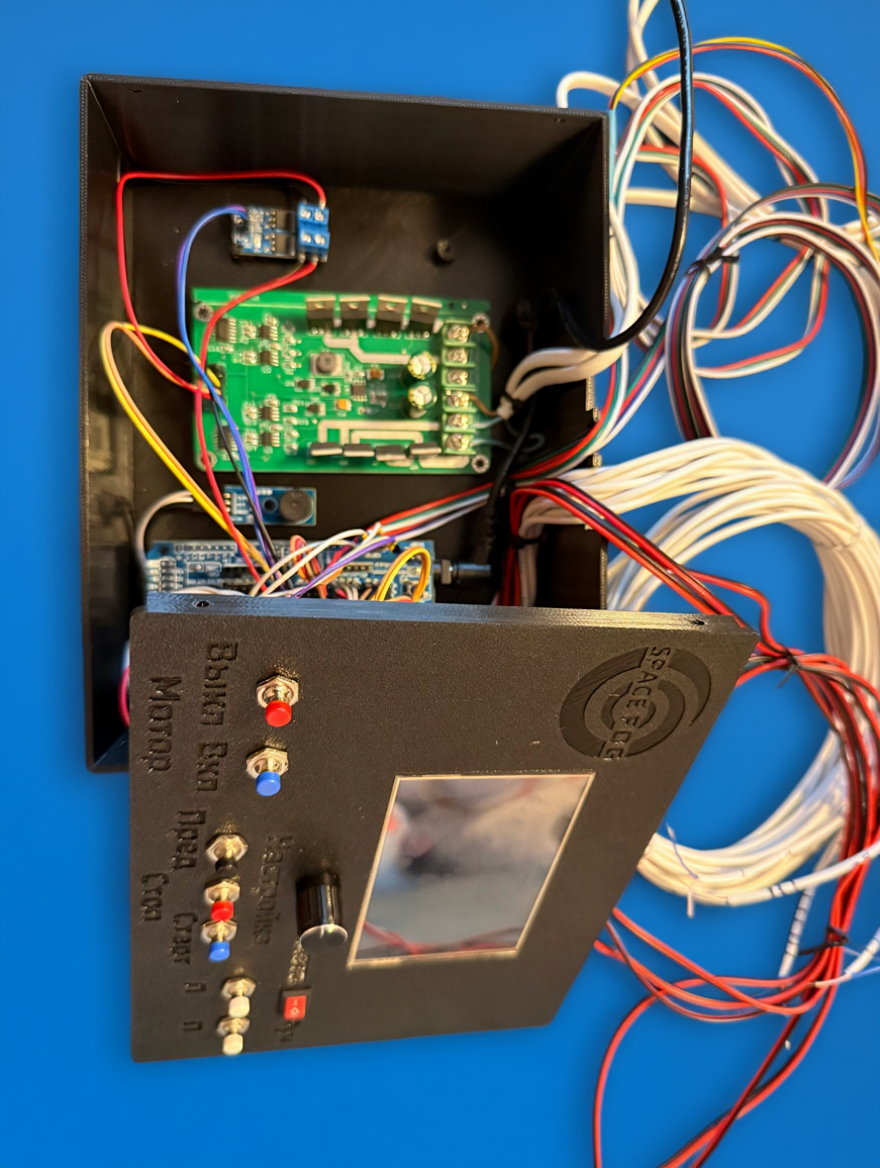

• Финальная интеграция: Полная сборка устройства, компоновка электроники в корпус и создание законченной рабочей системы.
