Электронная система тренировочных мишеней для аирсофта

Проект представляет собой многофункциональный комплекс для спортивной тренировки, разработанный на базе микроконтроллера Arduino Mega. Система автоматизирует процесс отработки точности и скорости реакции, обеспечивая управляемую световую индикацию мишеней, сбор статистики и несколько программных режимов работы.

Основные функции и характеристики:

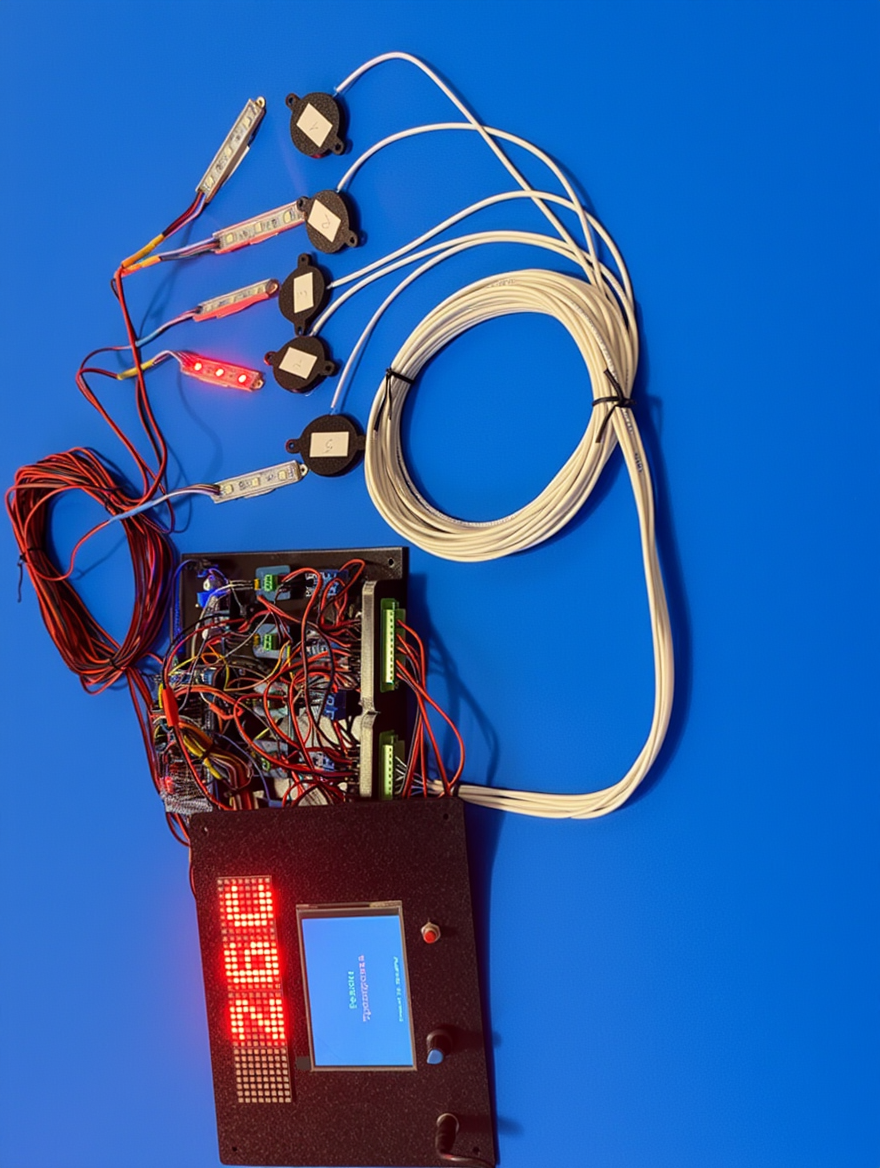

• Тренировочный комплекс: Включает 5 независимых мишеней, оснащенных датчиками попадания и светодиодной подсветкой.

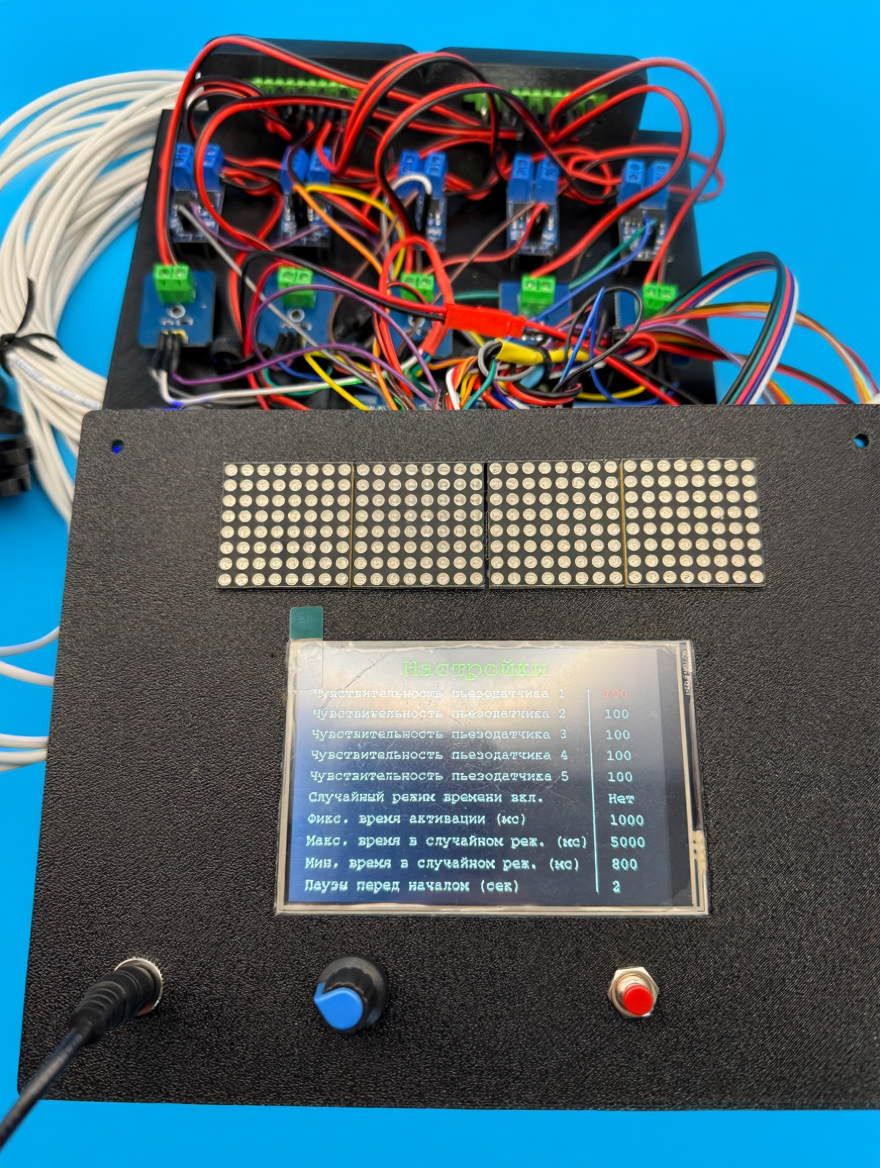

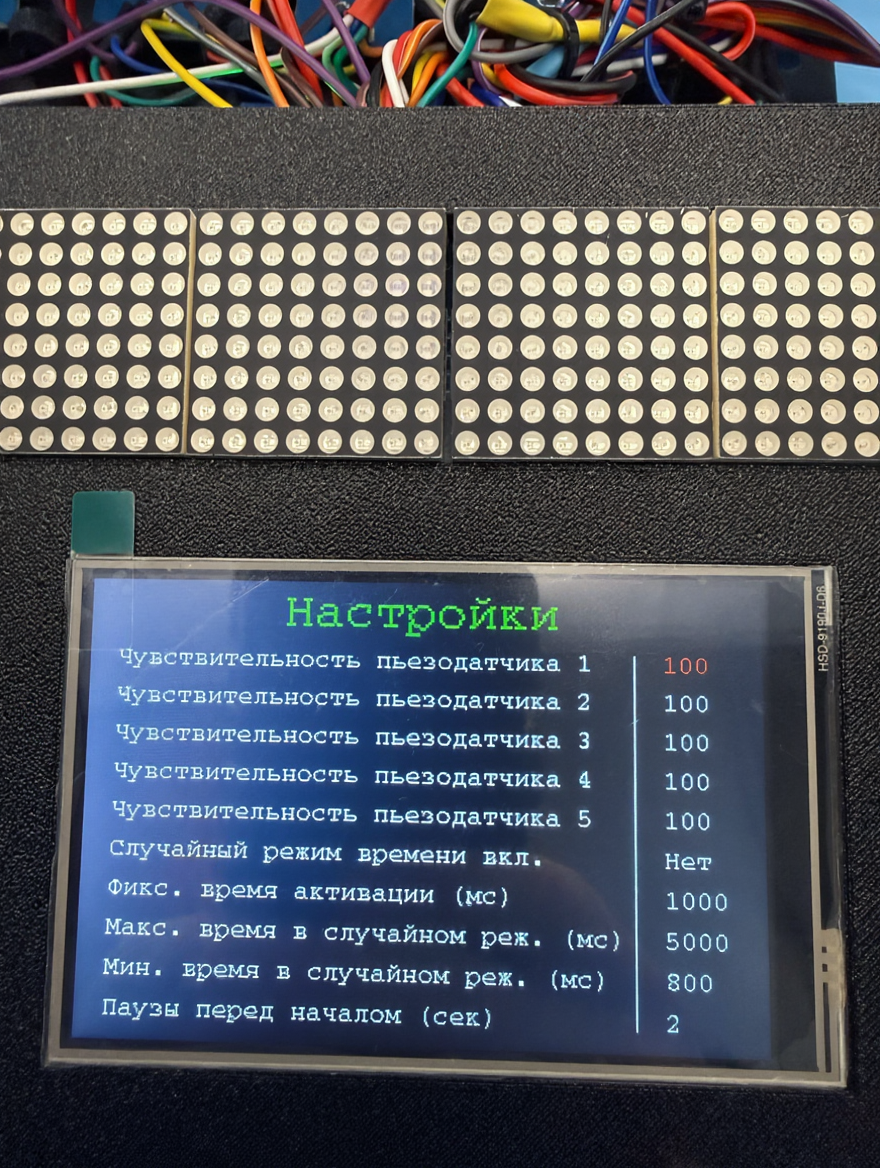

• Централизованное управление: Интуитивный пользовательский интерфейс на TFT-экране для контроля статуса системы, выбора режима и настройки параметров с помощью энкодера.
• Анализ результативности: Измерение и визуализация времени реакции (интервала между подсветкой мишени и её попаданием) на отдельном светодиодном матричном дисплее.
• Гибкие режимы тренировки: Реализация различных сценариев работы (случайная подсветка мишеней, последовательная, и др.) для отработки различных навыков.

Выполненные работы:

• Разработка ПО: Написание и отладка скетча для Arduino Mega.
• Графическое отображение схемы: Нарисована схема подключения компонентов в среде Fritzing.
• Аппаратное тестирование: Сборка прототипов и полное функциональное тестирование.
• Конструирование и 3D-печать корпусов: Разработка 3D-моделей, прототипирование и печать на 3D-принтере корпусов для датчиков удара, креплений для дисплеев, монтажных пластин и защитных боксов для электроники.

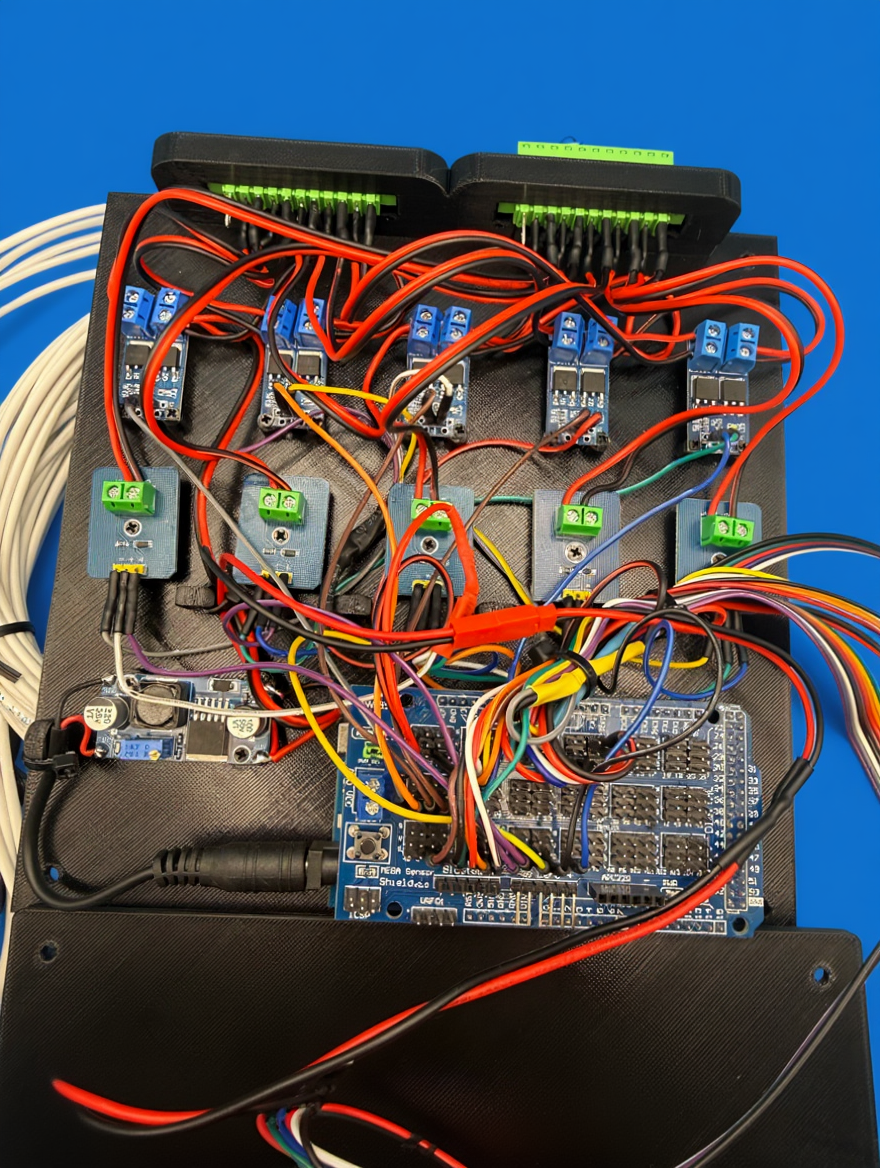

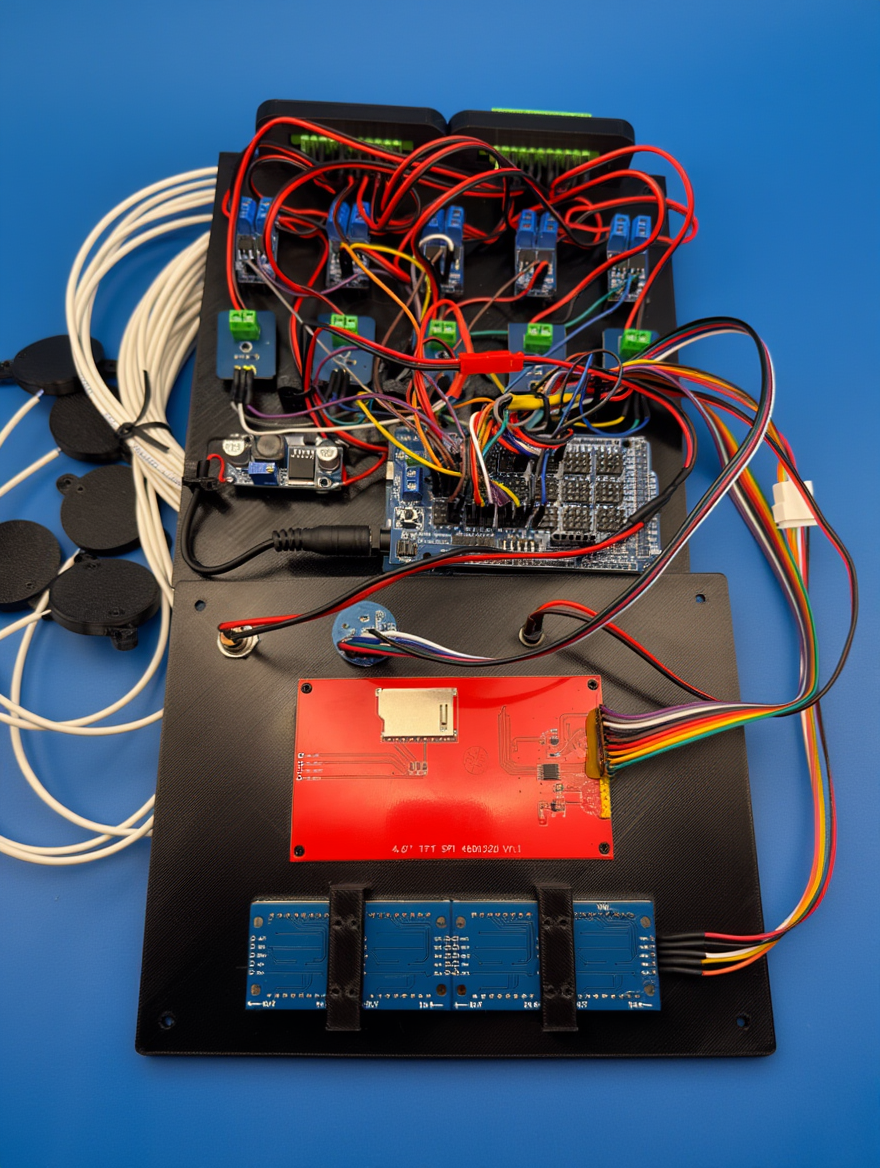

• Финальная интеграция: Полная сборка устройства, компоновка электроники в корпуса и создание законченной рабочей системы.
